# Nginx 基础架构 LNMP

# 1. LNMP 架构基本概述

# 1.1 什么是 LNMP

LNMP 是一套技术的组合，L=Linux、N=Nginx、M=[MySQL|Mariadb]、P=[PHP|Python]；
nginx 仅支持解析 html 文件；图片传输；视频传输，不支持 php 脚本文件；

# 1.2 LNMP 实现过程

用户请求 http://hmallleasing.com/index.php，对于 Nginx 服务而言，是无法处理 index.php 这样的脚本，那么 Nginx 该如何配置，才能支持这样的动态请求呢？

第一步：当用户发起 HTTP 请求，请求首先被 Nginx 接收；

第二步：Nginx 通过预先定义好的 location 规则进行匹配；

第三步：Nginx 将匹配到的动态内容，通过 fastcgi 协议传到给后端的 php 应用服务处理

# 1.3 LNMP 实现细节

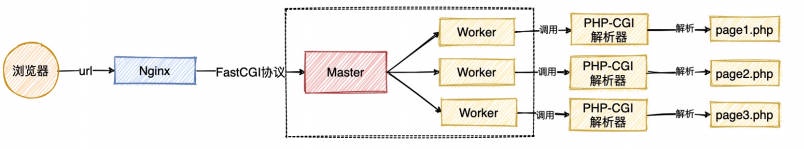

Nginx、PHP、MySQL 之间是如何工作的？

1. 用户首先通过 http 协议发起请求，请求会先抵达 Nginx；
2.Nginx 根据用户的请求进行 Location 规则匹配；
3.Location 如果匹配到请求是静态，则由 Nginx 读取本地直接返回；
4.Location 如果匹配到请求是动态，则由 Nginx 将请求转发给 fastcgi 协议；
5.fastgi 收到后会将请求交给 php-fpm 管理进程；
6.php-fpm 管理进程接收到后会调用具体的 worker 工作进程
6.warrap 进程会调用 php 解析器解析代码，php 解析后直接返回
7. 如果有查询数据库操作，则由 php 连接数据库 (用户密码 IP) 发起查询的操作
8. 最终数据由 mysql->php->php-fpm->fastcgi->nginx->http->user

# 2.LNMP 架构环境安装

# 2.1 Nginx 安装

1. 使用官方仓库安装 Nginx

	[root@web01 ~]# cat /etc/yum.repos.d/nginx.repo
	[nginx-stable]
	name=nginx stable repo
	baseurl=http://nginx.org/packages/centos/$releasever/$basearch/
	gpgcheck=1
	enabled=1
	gpgkey=https://nginx.org/keys/nginx_signing.key
	module_hotfixes=true

	[root@web01 ~]# yum install nginx -y

2. 配置 Nginx 进程运行用户

	[root@web01 ~]# groupadd -g666 www
	[root@web01 ~]# useradd -u666 -g666 www
	[root@web01 ~]# sed -i '/^user/c user www;' /etc/nginx/nginx.conf

3. 启动 Nginx，并将 Nginx 加入开机自启

	[root@web01 ~]# systemctl start nginx
	[root@web01 ~]# systemctl enable nginx

# 2.2 PHP 安装

	#1、移除旧版 php
	[root@web01 ~]# yum remove php-mysql-5.4 php php-fpm php-common

	#2、安装扩展源
	[root@web01 ~]# yum localinstall https://mirror.webtatic.com/yum/el7/webtatic-release.rpm -y

	#3、安装 php7.1 版本
	[root@web01 ~]# yum -y install php71w php71w-cli php71w-common php71w-devel php71w-embedded php71w-gd php71w-mcrypt php71w-mbstring php71w-pdo php71w-xml php71w-fpm php71w-mysqlnd php71w-opcache php71w-pecl-memcached php71w-pecl-redis php71w-pecl-mongodb

	#4. 配置 php-fpm 用户与 Nginx 的运行用户保持一致
	[root@web01 ~]# sed -i '/^user/c user = www' /etc/php-fpm.d/www.conf
	[root@web01 ~]# sed -i '/^group/c group = www' /etc/php-fpm.d/www.conf

	#5、启动 php
	[root@web01 ~]# systemctl start php-fpm && systemctl enable php-fpm

# 2.3 MySQL 安装

	#1、下载 MySQL 官方扩展源
	[root@web01 ~]# rpm -ivh http://repo.mysql.com/yum/mysql-5.7-community/el/7/x86_64/mysql57-community-release-el7-10.noarch.rpm

	#2、安装 mysql5.7，文件过大可能会导致下载缓慢
	[root@web01 ~]# yum install mysql-community-server -y

	#3、启动并加入开机自动启动
	[root@web01 ~]# systemctl start mysqld && systemctl enable mysqld

	#4、查看端口是否启动
	[root@web01 ~]# netstat -lntp\|grep 3306
	tcp6 0 0 :::3306 :::* LISTEN 1911/mysqld

	#5、由于 mysql5.7 默认配置密码，需要过滤 temporary password 关键字查看对应登陆数据库密码
	[root@web01 ~]# grep 'temporary password' /var/log/mysqld.log

	#6、登录 mysql 数据库 [password 中填写上一步过滤的密码]
	[root@web01 ~]# mysql -uroot -p$(awk '/temporary password/{print $NF}' /var/log/mysqld.log)

	#7、重新修改数据库密码
	mysql> ALTER USER 'root'@'localhost' IDENTIFIED BY 'Superman*2025';

	#8、添加 app 用户
	mysql> grant all on . to 'app'@'192.168.1.%' identified by 'Superman*2025';

	#9、允许 root 用户在任何地方进行远程登录，并具有所有库任何操作权限，具体操作如下
	mysql> GRANT ALL PRIVILEGES ON . TO 'root'@'%' IDENTIFIED BY 'Superman*2025' WITH GRANT OPTION;
	mysql> FLUSH PRIVILEGES;

# 3.LNMP 架构环境配置

在配置 Nginx 与 PHP 集成之前，我们需要先了解 Nginx 的 Fastcgi 代理配置语法

# 3.1 Fastcgi 代理语法

1. 设置 fastcgi 服务器的地址，该地址可以指定为域名或 IP 地址，以及端口

	Syntax: fastcgi_pass address;
	Default: —
	Context: location, if in location

	#语法示例
	fastcgi_pass localhost:9000;

2. 设置 fastcgi 默认的首页文件，需要结合 fastcgi_param 一起设置

	Syntax: fastcgi_index name;
	Default: —
	Context: http, server, location

3. 通过 fastcgi_param 设置变量，并将设置的变量传递到后端的 fastcgi 服务

	Syntax: fastcgi_param parameter value
	[if_not_empty];
	Default: —
	Context: http, server, location

	#语法示例
	fastcgi_index index.php;
	fastcgi_param SCRIPT_FILENAME
	$document_root$fastcgi_script_name;

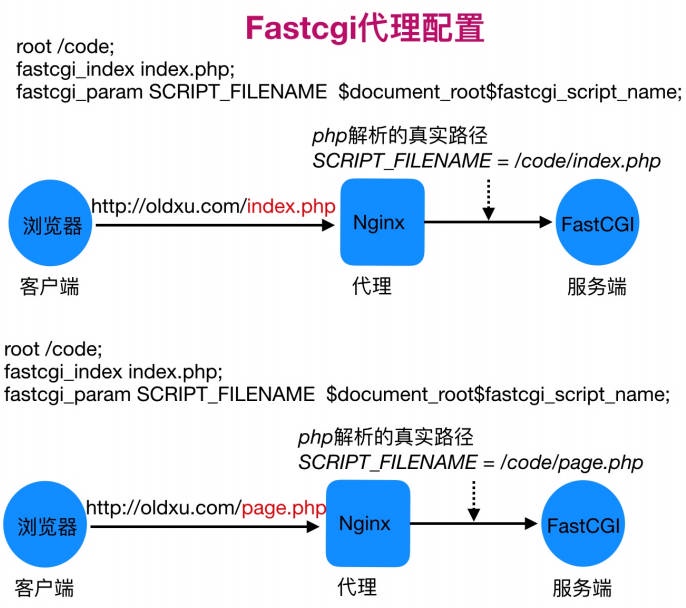

4. 通过图形方式展示 fastcgi_index 与 fastcgi_param 作用。

# 3.2 Nginx 与 PHP 集成

1. 编写 Nginx 配置文件

	[root@web01 conf.d]# cat php.hmallleasing.com.conf
	[root@web01 ~]# cat /etc/nginx/conf.d/php.hmallleasing.com.conf
	server {
	server_name php.hmallleasing.com;
	listen 80;
	root /code;

	location / {
	index index.php index.html;
	}

	location ~ \.php$ {
	fastcgi_pass 127.0.0.1:9000;
	fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
	include fastcgi_params;
	}
	}

	[root@web01 ~]# nginx -t
	[root@web01 ~]# systemctl reload nginx

2. 在 /code 目录下创建 info.php 文件

	[root@web01 ~]# cat /code/index.php
	<?php
	phpinfo();
	?>

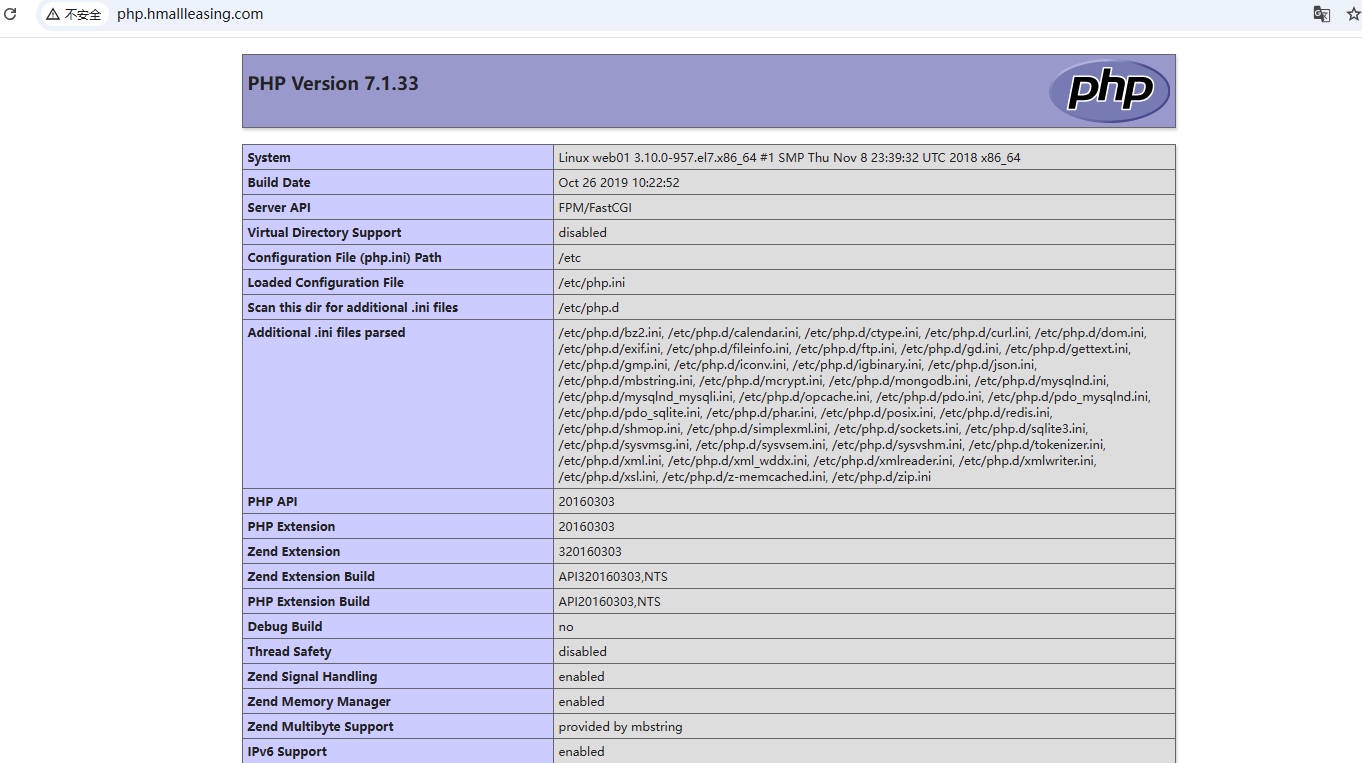

3. 通过浏览器访问 /info.php，返回如下页面表示 nginx 与 php 配置成功；

# 3.3 PHP 与 MySQL 集成

1. 在 /code 目录下创建 mysqli.php 文件，填入对应的数据库 IP、用户名、密码 *

	[root@web01 ~]# cat /code/mysqli.php
	<?php
	$servername = "localhost";
	$username = "root";
	$password = "Superman*2025";
	// 创建连接
	$conn = mysqli_connect($servername, $username, $password);
	// 检测连接
	if (!$conn) {die("Connection failed: " . mysqli_connect_error());}
	echo "php连接MySQL数据库成功";
	?>

2. 使用 php 命令直接解析文件

	[root@web01 ~]# php /code/mysqli.php
	php连接MySQL数据库成功

# 4. 部署开源产品

# 4.1 部署博客 Wordpress

# 4.1.1 配置 Nginx

1. 配置 Nginx 虚拟主机站点，域名为 blog.hmallleasing.com

	[root@web01 ~]# cat /etc/nginx/conf.d/blog.hmallleasing.com.conf
	server {
	listen 80;
	server_name blog.hmallleasing.com;
	root /code/wordpress;
	index index.php index.html;

	location ~ \.php$ {
	fastcgi_pass 127.0.0.1:9000;
	fastcgi_index index.php;
	fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
	include fastcgi_params;
	}
	}

2. 检测语法，并重启 nginx 服务

	[root@web01 ~]# nginx -t
	[root@web01 ~]# systemctl reload nginx

# 4.1.2 配置 MySQL

	[root@web01 ~]# mysql -uroot -pSuperman*2025
	mysql> create database wordpress;
	mysql> exit

# 4.1.3 部署 Wordpress

1. 获取 wordpress 产品，解压并部署 wordress

	[root@web01 ~]# mkdir /code
	[root@web01 ~]# wget https://cn.wordpress.org/wordpress-4.9.4-zh_CN.tar.gz
	[root@web01 ~]# tar xf wordpress-4.9.4-zh_CN.tar.gz -C /code

2. 授权目前的权限为进程运行的用户身份；

[root@web01 ~]# chown -R www.www /code/wordpress/

3.wordpress 相关主题

	[root@web01 ~]# wget http://cdn.xuliangwei.com/Origami-1.1.0.zip
	[root@web01 ~]# wget http://cdn.xuliangwei.com/QQ2.8.zip

# 4.2 部署知乎产品 Wecenter

# 4.2.1 配置 Nginx

1. 配置 Nginx 虚拟主机站点，域名为 zh.hmallleasing.com

	[root@web01 ~]# cat /etc/nginx/conf.d/zh.hmallleasing.com.conf
	server {
	listen 80;
	server_name zh.hmallleasing.com;
	root /code/zh;
	index index.php index.html;

	location ~ \.php$ {
	fastcgi_pass 127.0.0.1:9000;
	fastcgi_index index.php;
	fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
	include fastcgi_params;
	}
	}

2. 检查语法，并重启 nginx 服务

	[root@web01 ~]# nginx -t
	[root@web01 ~]# systemctl restart nginx

# 4.2.2 配置 MySQL

由于 wecenter 产品需要依赖数据库，所以需要手动建立数据库

	[root@web01 ~]# mysql -uroot -pSuperman*2025
	mysql> create database zh;
	mysql> exit

4.2.3 部署 Wecenter

1. 获取 Wecenter 产品，解压并部署 Wecenter

[root@web01 zh]# ll /code/zh/WeCenter_3-2-1

2. 授权目前的权限为进程运行的用户身份；

	[root@web01 code]# mkdir /code/zh
	[root@web01 code]# chown -R www.www /code/zh/

# 5. 拆分数据库至独立服务器

# 5.1 为何要拆分数据库

由于单台服务器运行 LNMP 架构会导致网站访问缓慢，当系统内存被吃满时，很容易导致系统出现 oom，从而 kill 掉 MySQL 数据库，所以需要将 web 和数据库进行独立部署。

# 5.2 数据库拆分架构演变

# 5.3 数据库拆分环境准备

主机名称	应用环境	外网地址	内网地址
web01	nginx+php	10.0.0.7	172.16.1.7
db01	mysql		172.16.1.51

# 5.4 数据库拆分实现步骤

# 5.4.1 web 服务操作如下

[root@web01 ~]# mysqldump -uroot -p'Superman*2025' --all-databases > mysql-all.sql

2. 将 web01 上备份的数据库拷贝至 db01 服务器上

[root@web01 ~]# scp mysql-all.sql root@172.16.1.51:/tmp

# 5.4.2 数据库服务操作如下

1. 将 web01 服务器上推送的数据库备份文件恢复至 db01 服务器新数据库中

	#1、下载 MySQL 官方扩展源
	[root@db01 ~]# rpm -ivh http://repo.mysql.com/yum/mysql-5.7-community/el/7/x86_64/mysql57-community-release-el7-10.noarch.rpm

	#2、安装 mysql5.7，文件过大可能会导致下载缓慢
	[root@db01 ~]# yum install mysql-community-server -y

	#3、启动并加入开机自动启动
	[root@db01 ~]# systemctl start mysqld && systemctl enable mysqld

	#4、查看端口是否启动
	[root@db01 ~]# netstat -lntp
	Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name
	tcp 0 0 0.0.0.0:22 0.0.0.0:* LISTEN 3788/sshd
	tcp 0 0 127.0.0.1:25 0.0.0.0:* LISTEN 4018/master
	tcp6 0 0 :::3306 :::* LISTEN 4628/mysqld
	tcp6 0 0 :::22 :::* LISTEN 3788/sshd
	tcp6 0 0 ::1:25 :::* LISTEN 4018/master

	#5、由于 mysql5.7 默认配置密码，需要过滤 temporary password 关键字查看对应登陆数据库密码
	[root@db01 ~]# grep 'temporary password' /var/log/mysqld.log

	#6、登录 mysql 数据库 [password 中填写上一步过滤的密码]
	[root@db01 ~]# mysql -uroot -p$(awk '/temporary password/{print $NF}' /var/log/mysqld.log)

	#7、重新修改数据库密码
	mysql> ALTER USER 'root'@'%' IDENTIFIED BY 'passwd';
	mysql> grant all on . to 'app'@'192.168.40.%' identified by 'passwd';

	#8、导入备份数据
	[root@db01 ~]# mysql -uroot < /tmp/mysql-all.sql

# 5.4.3 修改代码指向新数据库

1. 修改 Wordpress 产品代码连接数据库的配置文件

	[root@web01 code]# cat /code/wordpress/wp-config.php
	/** WordPress数据库的名称 */
	define('DB_NAME', 'wordpress');

	/** MySQL数据库用户名 */
	define('DB_USER', 'app');

	/** MySQL数据库密码 */
	define('DB_PASSWORD', 'Superman*2025');

	/** MySQL主机 */
	define('DB_HOST', '192.168.1.51');

2. 修改 wecenter 产品代码连接数据库的配置文件

	[root@web01 zh]# find ./ -type f \| xargs grep -iR "Superman*2025"
	$config['charset'] = 'utf8';
	$config['prefix'] = 'aws_';
	$config['driver'] = 'MySQLi';
	$config['master'] = array (
	'charset' => 'utf8',
	'host' => '192.168.1.51',
	'username' => 'app',
	'password' => 'Superman*2025',
	'dbname' => 'zh',
	'port' => '3306',
	);
	$config['slave'] = false;
	$config['port'] = '3306';

# 6. 扩展多台相同的 Web 服务器

# 6.1 为何要扩展多台 web 节点

单台 web 服务器能抗住的访问量是有限的，配置多台 web 服务器能提升更高的访问速度。

扩展多台节点解决什么问题:

1. 单台 web 节点如果故障，会导致业务 down 机；
2. 多台 web 节点能保证业务的持续稳定，扩展性高；
3. 多台 web 节点能有效的提升用户访问网站的速度；

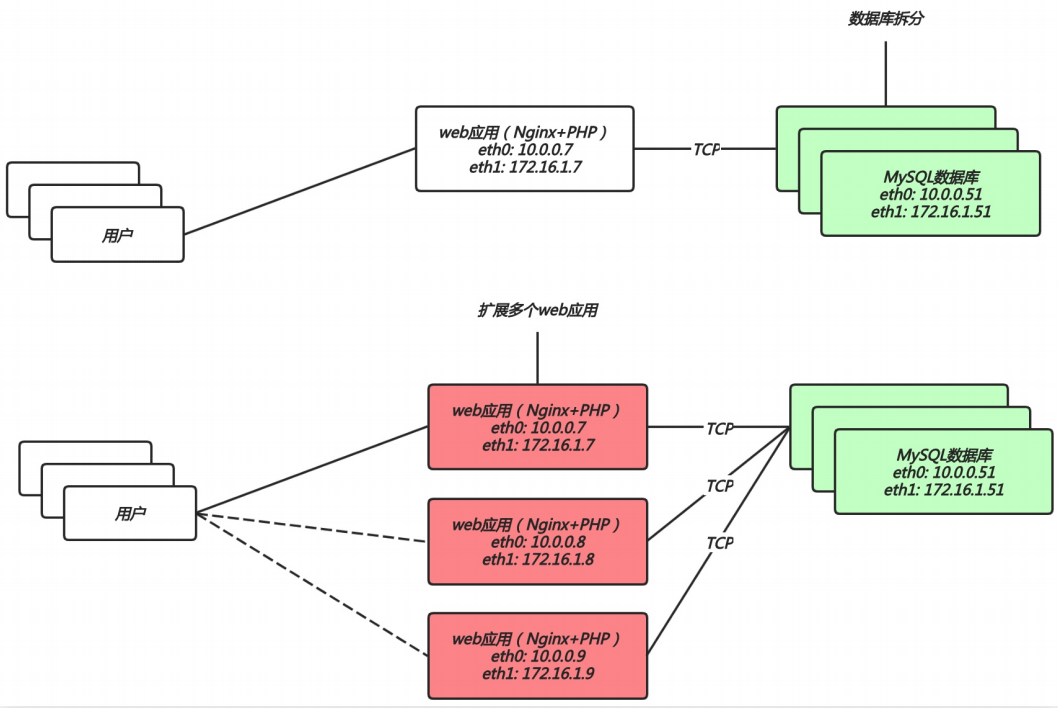

# 6.2 扩展多 web 节点架构演变

# 6.3 扩展多 web 节点环境准备

主机名称	应用环境	外网地址	内网地址
web01	nginx+php	10.0.0.7	172.16.1.7
web02	nginx+php	10.0.0.78	172.16.1.8
db01	mysql		172.16.1.51

# 6.4 扩展多 web 节点实现步骤

通过 web01 现有环境快速的扩展一台 web02 的服务器，数据库统一使用 db01

# 6.4.1 LNP 环境安装

1. 创建 www 用户

	[root@web02 ~]# groupadd -g666 www
	[root@web02 ~]# useradd -u666 -g666 www

2. 安装 LNP

	[root@web02 ~]# scp -rp root@172.16.1.7:/etc/yum.repos.d/* /etc/yum.repos.d/
	[root@web02 ~]# scp -rp root@172.16.1.7:/etc/pki/rpm-gpg/* /etc/pki/rpm-gpg/

	[root@web02 ~]# yum install nginx -y
	[root@web02 ~]# yum -y install php71w php71w-cli \
	php71w-common php71w-devel php71w-embedded php71w-gd \
	php71w-mcrypt php71w-mbstring php71w-pdo php71w-xml \
	php71w-fpm php71w-mysqlnd php71w-opcache \
	php71w-pecl-memcached php71w-pecl-redis php71w-pecl-mongodb

# 6.4.2 LNP 配置导入

1. 将 web01 的 nginx 配置文件导入到 web02

[root@web02 ~]# scp -rp root@172.16.1.7:/etc/nginx /etc/

2. 将 web01 的 php 配置文件导入到 web02

[root@web02 ~]# scp -rp root@172.16.1.7:/etc/php-fpm.d /etc/

# 6.4.3 导入代码文件

1. 将 web01 的代码打包传输到 web02 服务器上，在 web1 上线进行打包操作

	[root@web01 ~]# tar czf code.tar.gz /code
	[root@web01 ~]# scp code.tar.gz root@172.16.1.8:/tmp

2. 在 web02 服务器上进行解压

[root@web02 ~]# tar xf /tmp/code.tar.gz -C /

# 6.4.4 启动服务验证

启动 nginx 与 php-fpm 并加入开机自启

	[root@web02 ~]# systemctl start nginx php-fpm
	[root@web02 ~]# systemctl enable nginx php-fpm

# 7. 拆分静态资源至独立服务器

# 7.1 为何要拆分静态资源

当后端的 web 节点出现多台时，会导致用户上传的图片、视频附件等内容仅上传至一台 web 服务器，那么其他的 web 服务器则无法访问到该图片。

如果增加一台共享存储能解决什么问题：

1. 保证了多台 web 节点静态资源一致。
2. 有效节省多台 web 节点的存储空间。
3. 统一管理静态资源，便于后期推送至 CDN 进行静态资源加速

# 7.2 拆分静态资源架构演变

# 7.3 增加共享存储环境准备

主机名称	应用环境	外网地址	内网地址
web01	nginx+php	10.0.0.7	172.16.1.7
web02	nginx+php	10.0.0.78	172.16.1.8
nfs	nfs		172.16.1.32
db01	mysql		172.16.1.51

# 7.4 增加共享存储实现步骤

# 7.4.1 配置 NFS 存储

1. 安装并配置 nfs

	[root@nfs ~]# yum install nfs-utils -y
	[root@nfs ~]# groupadd -g666 www
	[root@nfs ~]# useradd -u666 -g666 www
	[root@nfs ~]# cat /etc/exports
	/data/blog 192.168.1.0/24(rw,sync,all_squash,anonuid=666,anongid=666)
	/data/zh 192.168.1.0/24(rw,sync,all_squash,anonuid=666,anongid=666)

2. 创建共享目录，并进行授权

	[root@nfs ~]# mkfs.xfs /dev/sdb
	[root@nfs ~]# mkdir /data/{blog,zh} -p
	[root@nfs ~]# mount -t xfs /dev/sdb /data
	[root@nfs ~]# chown -R www.www /data/

3. 启动 nfs 服务，并加入开机自启

[root@nfs ~]# systemctl restart nfs-server && systemctl enable nfs-server

# 7.4.2 导入静态资源至存储

1.web01 节点安装 nfs，然后使用 showmount 查看服务端共享的资源

	[root@web01 ~]# yum install nfs-utils -y
	[root@web01 ~]# showmount -e 172.16.1.32
	Export list for 172.16.1.32:
	/data/zh 172.16.1.0/24
	/data/blog 172.16.1.0/24

2. 查找 Wordpress 静态资源，然后

# 首先打开浏览器 -> 右键 -> 检查 ->Network->

# 然后点击左上角的 Select 按钮 -> 点击对应的图片

# 最后提取站点中对应的 url 地址 ->http://blog.oldxu.net/wpcontent/uploads/2018/11/timg.gif

3. 拷贝静态资源至 nfs 共享存储

	[root@web01 ~]# cd /code/wordpress/wp-content/
	[root@web01 wp-content]# scp -rp uploads/* root@172.16.1.32:/data/blog

# 7.4.3 节点 1 接入共享存储

1.web01 客户端执行挂载操作

	[root@web01 ~]# mount -t nfs 192.168.1.32:/data/blog /code/wordpress/wp-content/uploads/
	[root@web01 ~]# df -h
	Filesystem Size Used Avail Use% Mounted on
	/dev/mapper/centos-root 92G 2.2G 89G 3% /
	devtmpfs 3.9G 0 3.9G 0% /dev
	tmpfs 3.9G 0 3.9G 0% /dev/shm
	tmpfs 3.9G 8.9M 3.9G 1% /run
	tmpfs 3.9G 0 3.9G 0% /sys/fs/cgroup
	/dev/sda1 1014M 146M 869M 15% /boot
	tmpfs 783M 0 783M 0% /run/user/0
	192.168.1.32:/data/blog 92G 2.0G 90G 3% /code/wordpress/wp-content/uploa

2. 将挂载信息加入开机自启

	[root@web01 ~]# tail -1 /etc/fstab
	172.16.1.32:/data/blog /code/wordpress/wp-content/uploads nfs defaults 0 0
	[root@web01 ~]# mount -a

# 7.4.4 节点 2 接入共享存储

1.web02 客户端直接挂载 nfs 即可

	[root@web02 conf.d]# mount -t nfs 192.168.1.32:/data/blog /code/wordpress/wp-content/uploads/
	[root@web02 ~]# df -h
	Filesystem Size Used Avail Use% Mounted on
	/dev/mapper/centos-root 92G 2.2G 89G 3% /
	devtmpfs 3.9G 0 3.9G 0% /dev
	tmpfs 3.9G 0 3.9G 0% /dev/shm
	tmpfs 3.9G 8.8M 3.9G 1% /run
	tmpfs 3.9G 0 3.9G 0% /sys/fs/cgroup
	/dev/sda1 1014M 146M 869M 15% /boot
	tmpfs 783M 0 783M 0% /run/user/0
	192.168.1.32:/data/blog 92G 2.0G 90G 3% /code/wordpress/wp-content/uploads
