Nginx TCP四层负载均衡(八)

# Nginx TCP 四层负载均衡

# 1. 四层负载均衡基本概述

# 1.1 什么是四层负载均衡

所谓四层就是基于 * IP+* 端口的负载均衡，它通过用户请求的端口来决定将请求转发至哪台后端服务器。

就是通过三层的 IP 地址并加上四层的端口号，来决定哪些流量需要做负载均衡。对需要负载均衡的流量进行 NAT 转换，然后转发至后端服务器节点，并记录这个 TCP 或者 UDP 的流量是由哪台后端服务器处理的，后续这个连接的所有流量都同样转发到同一台服务器处理。

# 1.2 四层负载均衡应用场景

1. 场景一、端口代理

首先 http 当然是最常用的一种协议，但是还是有很多非 http 的应用（mysql、redis、ssh），只能用四层代理

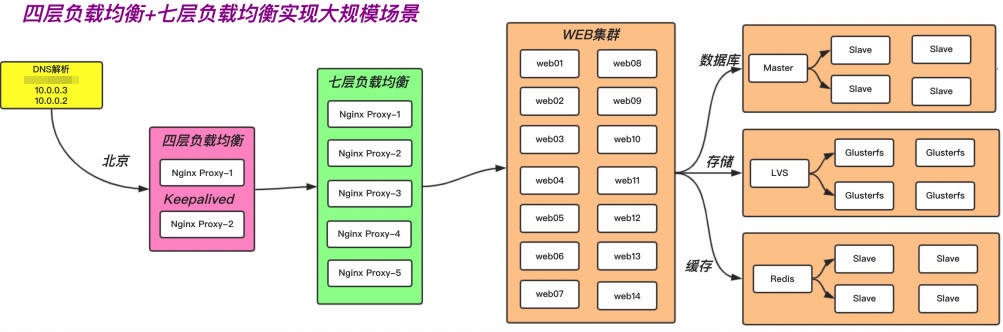

2. 场景二、四层负载均衡 +* 七层负载均衡，实现大规模集群架构。

其次七层代理需要 CPU 运算，所以单台机器很难做到很高的处理能力，因此需要在七层负载均衡前面再加四层负载均衡。（提高网站的访问效率，并保证了七层负载均衡的高可用性。）

# 1.3 四层负载均衡优缺点

1. 四层负载均衡通常用来转发非 http 应用：如 tcp/80tcp/443 tcp/3306 tcp/22 udp/53
2. 四层负载均衡可以解决七层负载均衡高可用性的问题。(多个七层负载均衡同时提供服务)
3. 四层负载均衡可以解决七层负载均衡端口数限制问题。（七层负载均衡最多能使用的端口是 5w）
4. 四层转发效率远比七层代理的效率高的多，但是他只能支持 tcp/ip 协议，所以他的功能较弱，虽然七层效率不高，但他支持 http/https 这样的应用层协议。

# 2. 四层负载均衡场景实践

# 2.1 配置语法示例

	stream {
	upstream backend {
	hash $remote_addr consistent;
	server backend1.example.com:12345 weight=5;
	server 127.0.0.1:12345 max_fails=3 fail_timeout=30s;
	server unix:/tmp/backend3;
	}

	server {
	listen 12345;
	proxy_connect_timeout 1s;
	proxy_timeout 3s;
	proxy_pass backend;
	}
	}

# 2.2 实现 HTTP 协议负载均衡

前端四层负载均衡 + 后端七层负载均衡 + 应用节点

1. 配置 nginx 四层负载均衡

	[root@lb02 ~]# vim /etc/nginx/nginx.conf
	# 在 events 层下面，http 层上面配置 include
	events {
	....
	}
	include /etc/nginx/conf.c/*.conf;
	http {
	.....
	}

	#1. 配置四层负载均衡
	[root@lb01 conf.c]# rm -f /etc/nginx/conf.d/default.conf #删除 http 的 80 端口
	[root@lb01 ~]# mkdir -p /etc/nginx/conf.c
	[root@lb01 ~]# cd /etc/nginx/conf.c
	[root@lb01 conf.c]# cat proxy_lb.conf
	stream {
	upstream lb {
	server 172.16.1.5:80 weight=5 max_fails=3 fail_timeout=30s;
	server 172.16.1.6:80 weight=5 max_fails=3 fail_timeout=30s;
	server 172.16.1.7:80 weight=5 max_fails=3 fail_timeout=30s;
	}

	server {
	listen 80;
	proxy_connect_timeout 3s;
	proxy_timeout 3s;
	proxy_pass lb;
	}
	}

	#2. 配置七层负载均衡
	upstream www {
	server 172.16.1.10:80;
	server 172.16.1.11:80;
	server 172.16.1.12:80;
	}

	upstream blog {
	server 172.16.1.13:80;
	server 172.16.1.14:80;
	server 172.16.1.15:80;
	}

	upstream bbs {
	server 172.16.1.16:80;
	server 172.16.1.17:80;
	server 172.16.1.18:80;
	}

	server {
	server_name www.hmallleasing.com;
	listen 80;
	location / {
	proxy_pass http://www;
	include proxy_params;
	}
	}

	server {
	server_name blog.hmallleasing.com;
	listen 80;
	location / {
	proxy_pass http://blog;
	include proxy_params;
	}
	}

	server {
	server_name bbs.hmallleasing.com;
	listen 80;
	location / {
	proxy_pass http://bbs;
	include proxy_params;
	}
	}

	[root@lb01 conf.c]# cat /etc/nginx/proxy_params
	proxy_http_version 1.1;
	proxy_set_header Connectin "";

	proxy_set_header Host $http_host;
	proxy_set_header X-Real-IP $remote_addr;
	proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

	proxy_connect_timeout 60;
	proxy_send_timeout 60;
	proxy_read_timeout 120;

	proxy_buffering on;
	proxy_buffer_size 32k;
	proxy_buffers 4 128k;
	proxy_temp_file_write_size 10240k;
	proxy_max_temp_file_size 10240k;

	#当其中一台返回错误 500,502,503,504 时，分配下一台服务器程序处理，提高平台访问成功率
	proxy_next_upstream error timeout http_500 http_502 http_503 http_504;
	proxy_next_upstream_tries 2;
	proxy_next_upstream_timeout 3s;

# 2.3 实现 MySQL 负载均衡

请求负载均衡 5555 ---> 172.16.1.7:22

请求负载均衡 6666 ---> 172.16.1.51:3306

1. Nginx 四层负载均衡配置如下

	[root@lb01 ~]# mkdir -p /etc/nginx/conf.c
	[root@lb01 ~]# vim /etc/nginx/nginx.conf
	# 在 events 层下面，http 层上面配置 include
	include /etc/nginx/conf.c/*.conf;

	# 配置 Nginx 四层转发
	[root@lb01 conf.c]# cat proxy_stream.conf
	stream {
	#1. 定义转发 tcp/22 端口的虚拟资源池
	upstream ssh {
	server 192.168.40.7:22;
	}

	#2. 定义转发 tcp/3306 端口的虚拟资源池
	upstream mysql {
	server 192.168.40.51:3306;
	}

	#调用虚拟资源池
	server {
	listen 5555;
	proxy_connect_timeout 1s;
	proxy_timeout 300s;
	proxy_pass ssh;
	}

	server {
	listen 6666;
	proxy_connect_timeout 1s;
	proxy_timeout 300s;
	proxy_pass mysql;
	}
	}
	[root@lb01 conf.c]# nginx -t
	[root@lb01 conf.c]# systemctl reload nginx
