# Jenkins Pipeine 实践

# 1. pipeline 基本概述

# 1.1 什么是 pipeline

简单来说， Pipeline 就是通过 “代码的⽅式” 将多个任务连接起来。共同来完成⼀件事；

# 1.2 为什么需要 pipeline

• 1、pipeline 能直观展示每个阶段的任务
• 2、pipeline 能直观展示每个阶段的执⾏时间
• 3、pipeline 能快速的定位哪个阶段的任务出现错误

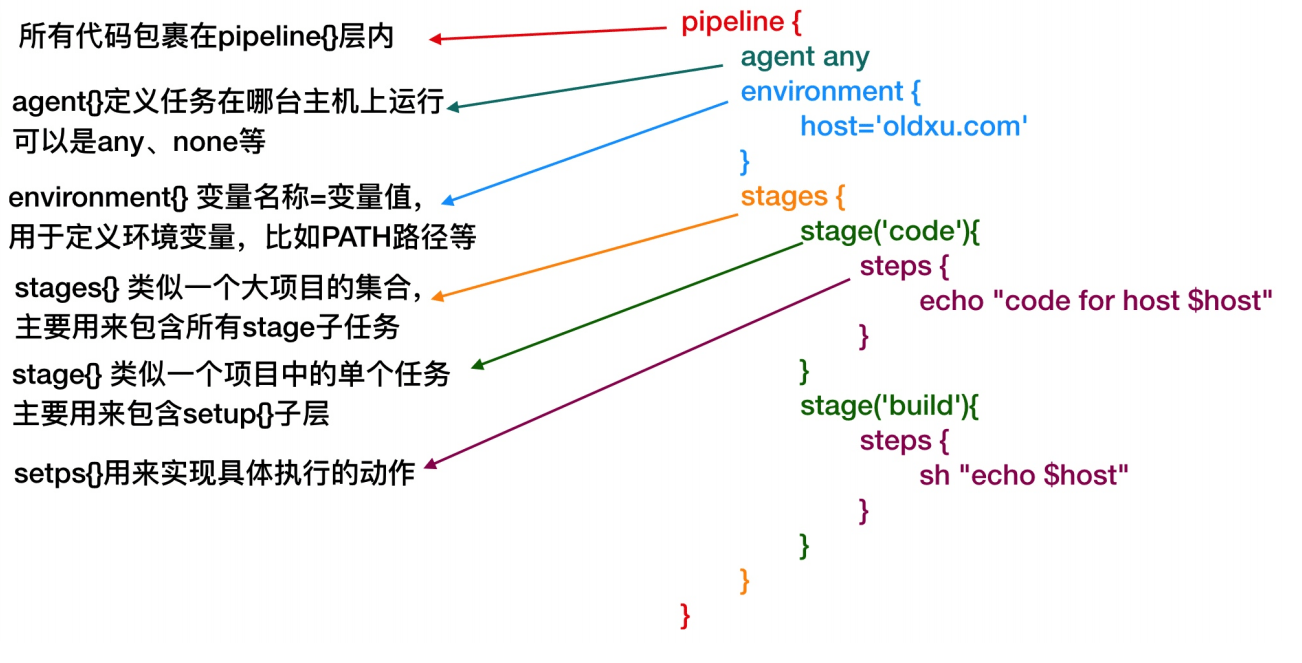

# 1.3 pipeline 语法示例

agent: 指定在哪个节点运⾏这个任务

stage: 阶段

steps: 动作

# 2. pipeline 基本应⽤

# 2.1 pipeline 构建示例

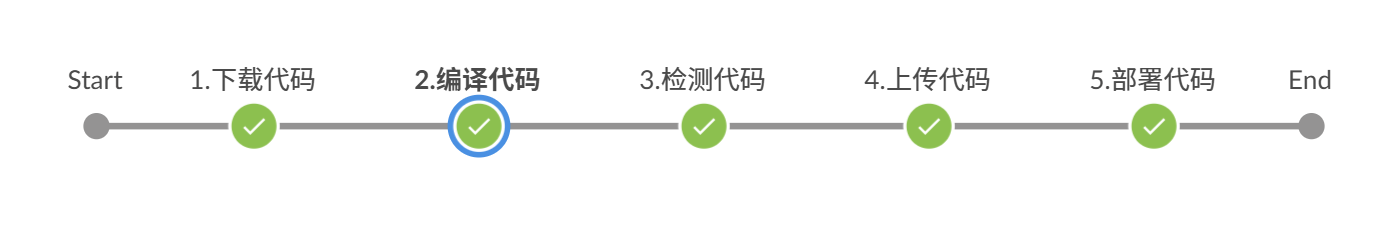

通过 Jenkins 创建⼀个流⽔线项⽬，执⾏如下代码；可以清晰看到，每个阶段的内容以及花费的时⻓；

pipeline{

	agent any

	stages {

		stage('1.下载代码'){

			steps {

				echo "Get Gitlab Code"

			}

		}

		stage('2.编译代码'){

			steps {

				echo "Build Code"

			}

		}

		stage('3.检测代码'){

			steps {

				echo "Unit Test"

			}

		}

		stage('4.上传代码'){

			steps {

				echo "Build Code"

			}

		}

		stage('5.部署代码'){

			steps {

				echo "Deploy Code"

			}

		}

	}

}

# 2.2 Jenkinsfile 调⽤

在代码仓库中创建⼀个 jenkinsfile ⽂件，然后通过 pipeline 直接调⽤即可。

# 3. pipeline 实现 CI/CD

# 3.1 pipeline 实现 CI

1、创建⼀个名称为 pipeline-springboot-devops-CI 的 Pipeline 流⽔线，⼤体代码实现如下功能；

• 1、拉取代码
• 2、Maven 进⾏编译构建
• 3、进⾏质量检测
• 4、上传编译后的 jar 包⾄制品库

pipeline {

    agent any

	environment{

		//定义git变量

		Git_Id = "jenkins_private_key"

		Git_Url = "git@gitlab.hmallleasing.com:root/springboot-devops-demo-jar.git"

		Sonarqube_Url = "http://sonar.hmallleasing.com:9000"

	}

    tools {

        maven 'Maven3.9.11' // 对应全局工具配置中 Maven 的名称

		jdk 'jdk17'

    }

    stages {

		stage('1、下载代码') {

			steps {

				git branch: 'main', credentialsId: "${Git_Id }", url: "${Git_Url}"

				//git branch: 'main', credentialsId: 'jenkins_private_key', url: 'git@gitlab.hmallleasing.com:root/springboot-devops-demo-jar.git'

			}

		}

		stage('2、编译代码'){

			steps {

				sh 'mvn package -Dmaven.test.skip=true'

			}

		}

		stage('3、质量扫描'){

			steps {

			    //系统管理->系统配置->SonarQube servers配置名称

				withSonarQubeEnv('SonarQube') {

					sh '''

						mvn clean verify sonar:sonar \

						-Dsonar.projectKey=${JOB_NAME} \

						-Dsonar.projectName=${JOB_NAME} \

						-Dsonar.host.url=${Sonarqube_Url} \

						-Dsonar.token=sqa_b14c221e164b33d4733049072739739d51fbed04

					'''

				}

			}

		}

		stage('4、上传代码至制品库'){

			steps {

				sh 'sh -x /scripts/push_nexus.sh'

			}

		}

    }

}

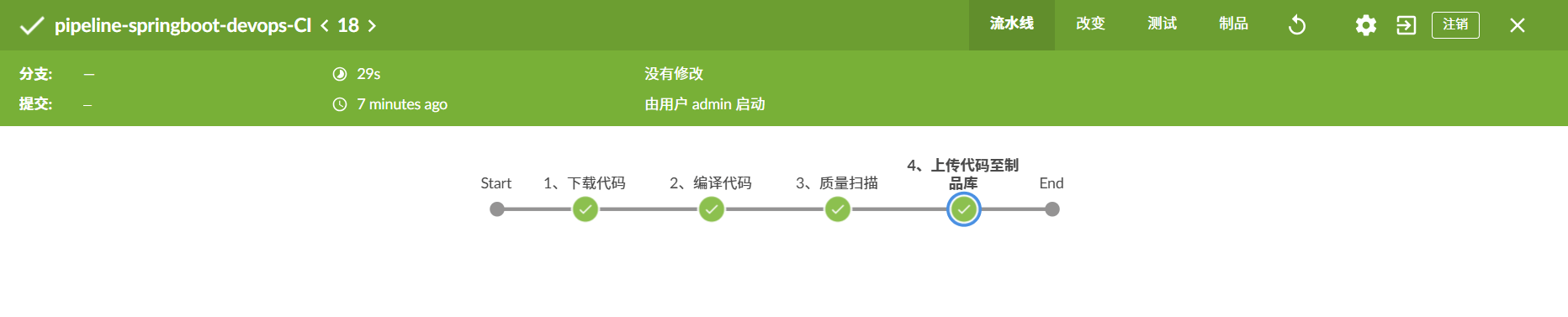

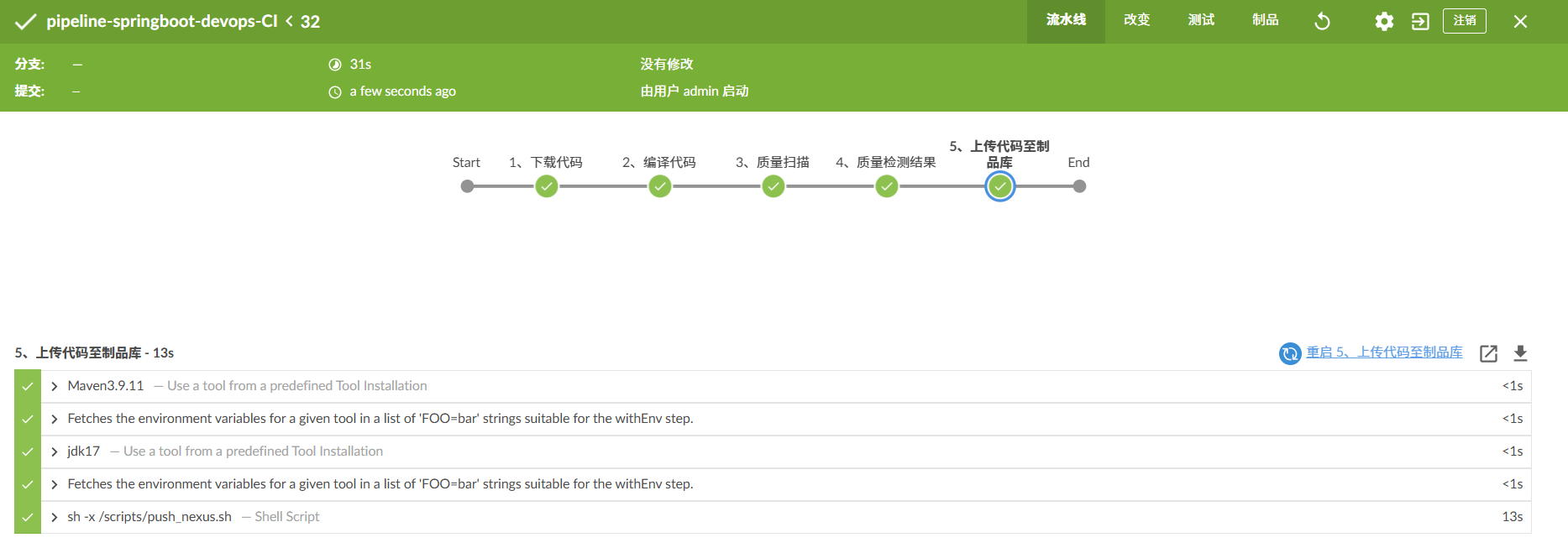

2、执⾏ CI 流程检查是否符合预期

# 3.2 pipeline Shell 实现 CD

1、创建⼀个名称为 pipeline-springboot-devops-Shell-CD 的 Pipeline 流⽔线，⼤体代码实现如下功能：

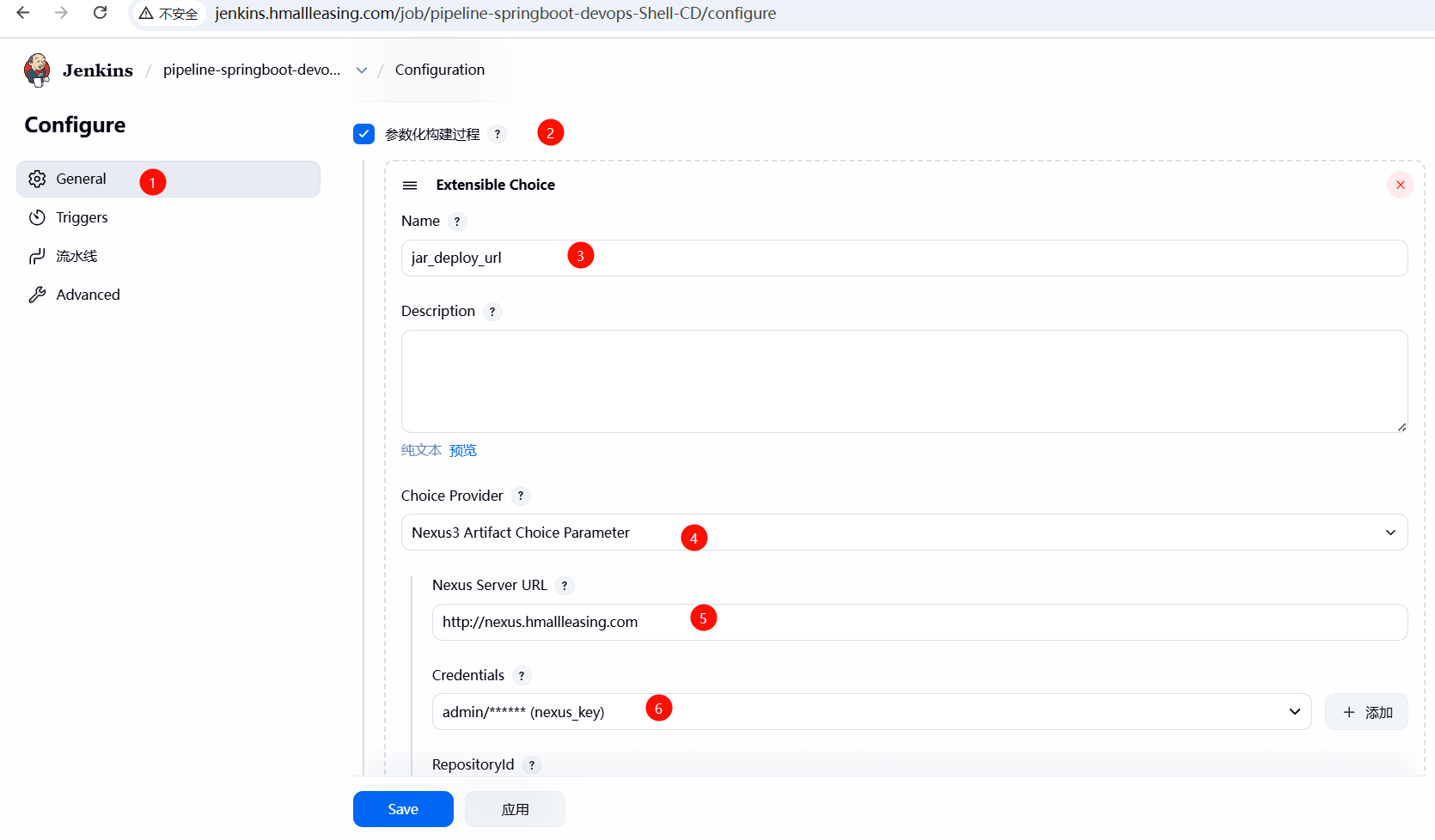

2、创建项⽬，然后配置 Extensible Choice Parameter ，⾸先配置 Nexus 仓库地址、⽤户名、密码等信息

• 变量名： jar_deploy_url

• Choice Provider： Nexus3 Artifact Choice Parameter

• Nexus Server URL： http://nexus.hmallleasing.com （该域名要确保 jenkins 服务器能正常解析）

• Credentials： nexus ⽤户名和密码

2、然后继续配置（项⽬的 GroupID、ArtifactID、Packaging 等信息）

• RepositoryId： maven-releases （war 包存放的具体仓库，可以不填写）

• GroupId： devops

• ArtifactId： xuyong-war

• Packaging： war

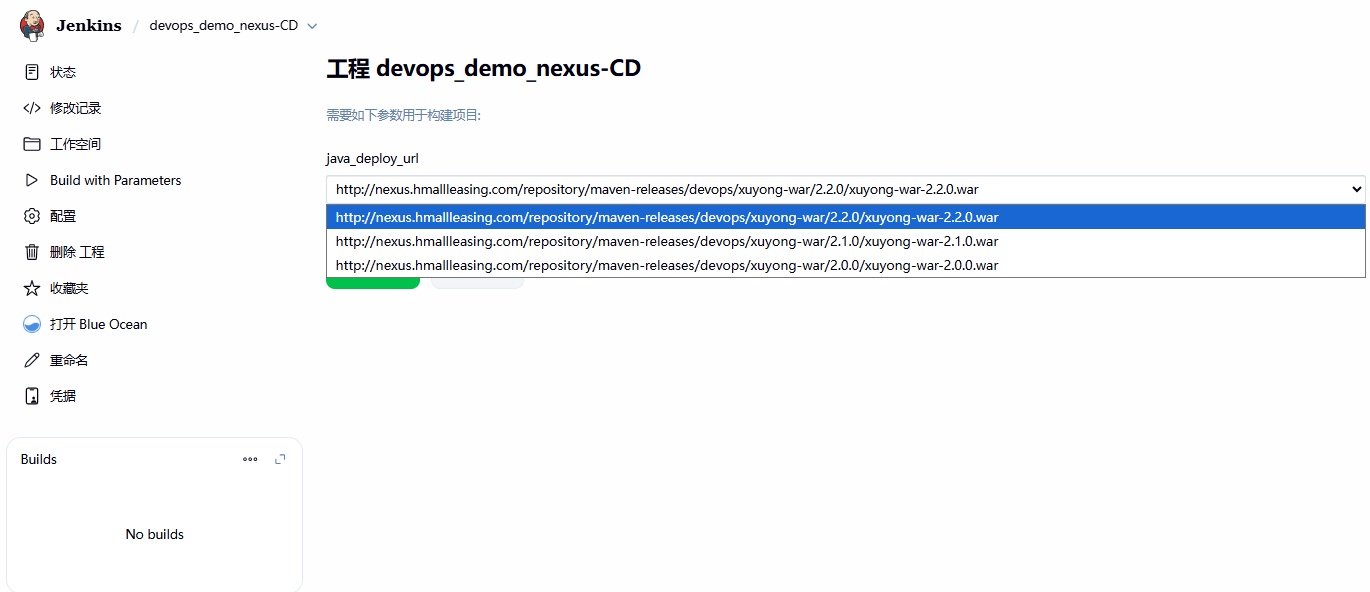

3、在 Jenkins 前端⻚⾯就可以选择要部署的项⽬所对应的版本

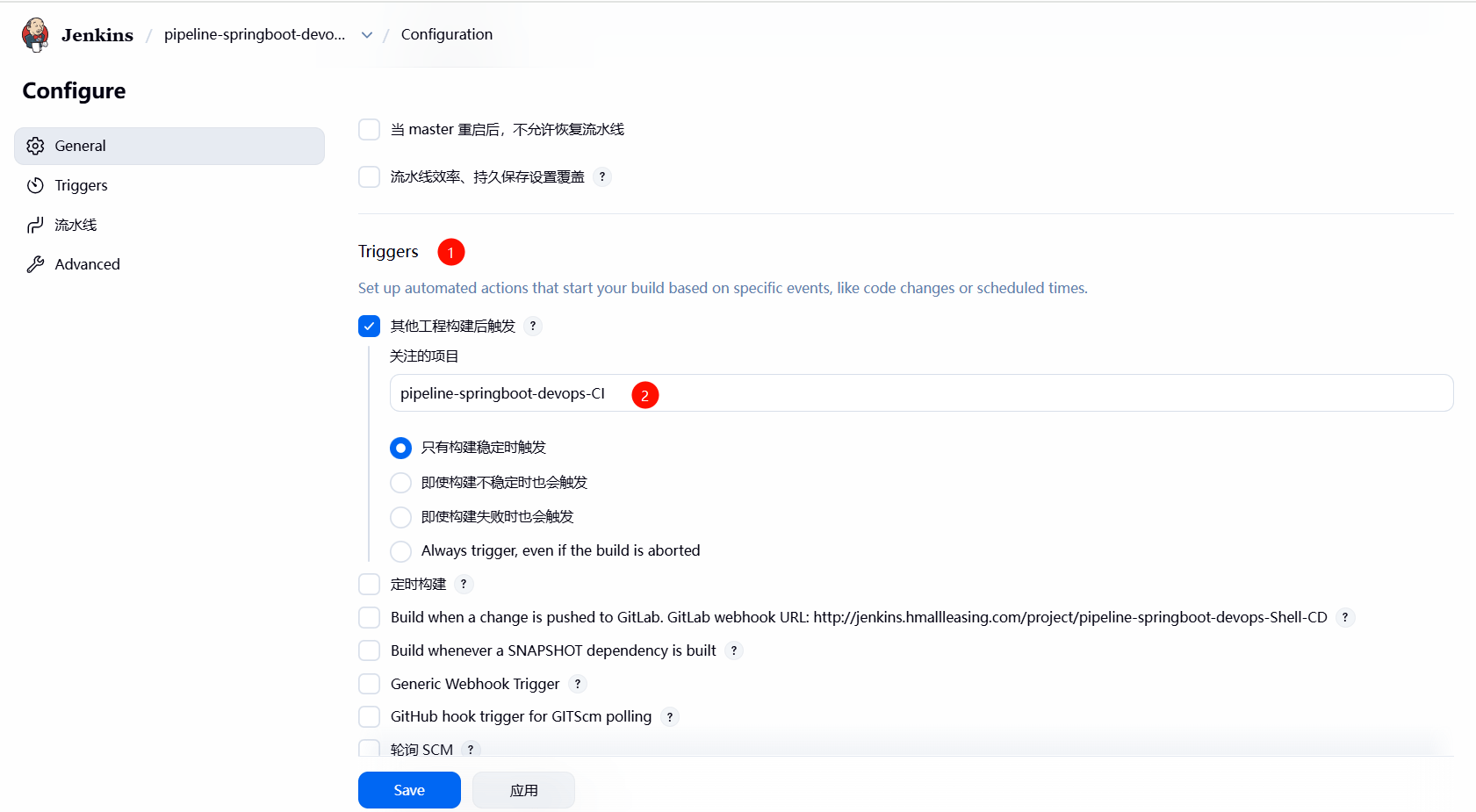

4、依赖 CI 是否构建成功，如果成功则触发 CD；

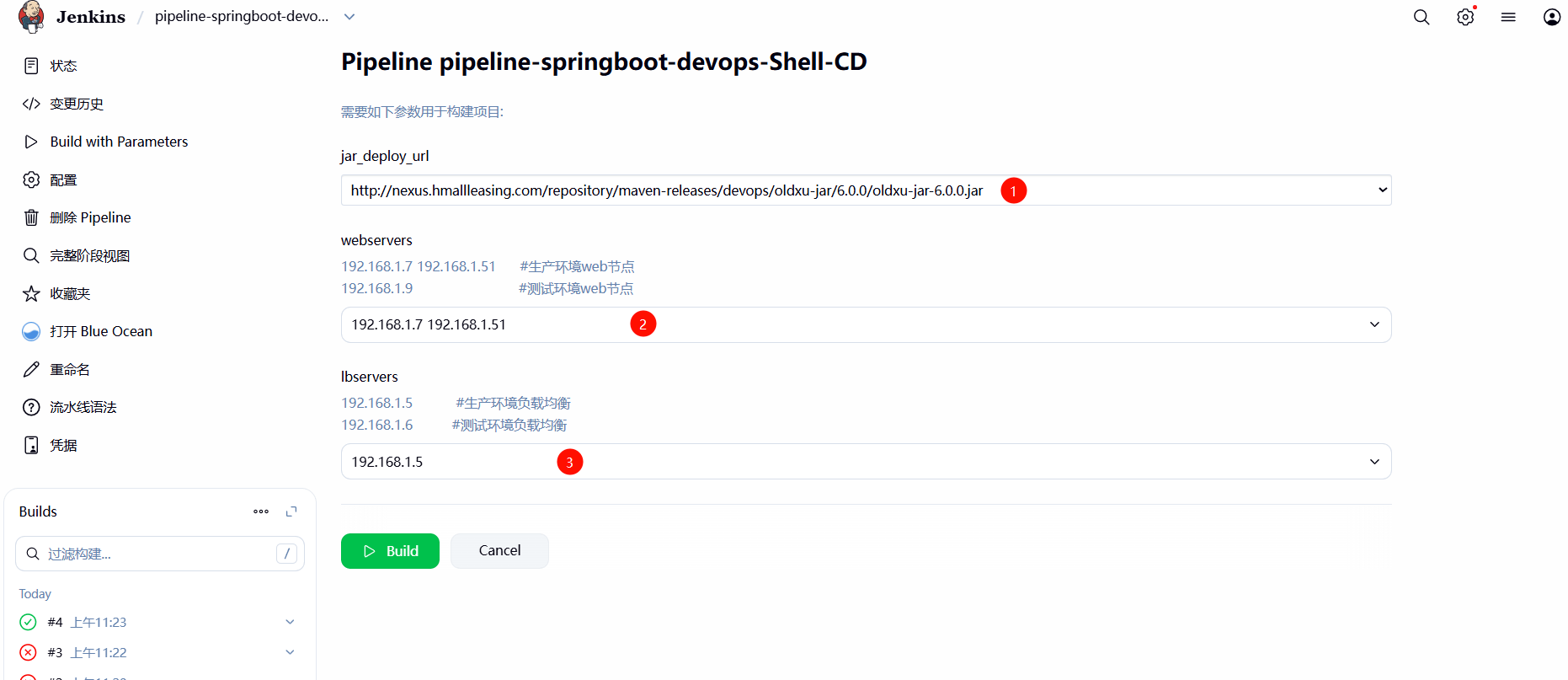

5、Jenkins 前端构建效果（Shell 脚本需要额外传递 lbservers 和 webservers 变量）、

6、CD 流水线脚本

pipeline {

    agent any

    stages {

		stage('1、部署应用'){

			steps {

				sh 'sh -x /scripts/shell_deploy_jar.sh'

			}

		}

		stage('2、钉钉通知') {

			steps {

				echo '消息...'

			}

			post {

				success {

					dingtalk (

						//robot是钉钉机器人的ID,系统管理->钉钉->机器人->id

						robot: '2f9b96eb-d5ea-498d-9410-92968d2b2da9',

						type: 'MARKDOWN',

						title: '${JOB_NAME} 构建成功',

						text: [

							'# ${JOB_NAME} 构建成功',

							'- 部署的项目: ${JOB_NAME}',

							'- 部署的环境：${env_deploy_file}',

							'- 部署的版本: ${jar_deploy_url}'

						],

						at: [

							'admin'

						]

					)

				}

			}

		}

    }

}

7、CD 流水线部署脚本

[root@jenkins ~]# cat /scripts/shell_deploy_jar.sh

#!/usr/bin/bash

#1. 定义变量

# 基于完整的 URL 提取对应的 Jar 包名称

jar_name=$(echo ${jar_deploy_url} | awk -F '/' '{print $NF}')

jar_dir=/opt

jar_port=8081

nexus_user=admin

nexus_passwd=talent

#2.haproxy 的函数

lb_server_disable(){

for i in ${lbservers}

do

    ssh root@${i} "echo 'disable server jar_cluster/$1' | socat stdio /var/lib/haproxy/stats"

done

}

lb_server_enable(){

for i in ${lbservers}

do

    ssh root@${i} "echo 'enable server jar_cluster/$1' | socat stdio /var/lib/haproxy/stats"

done

}

#3. 下载对应的 Jar 包到指定的路径

wget -O ${jar_dir}/${jar_name} --http-user=${nexus_user} --http-passwd=${nexus_passwd} ${jar_deploy_url}

#4. 将 jar 包推送给对应的节点

for host in ${webservers}

do

    scp ${jar_dir}/${jar_name} root@${host}:${jar_dir}

done

#5. 部署服务

for host in ${webservers}

do

    # 将节点从集群环境中摘除

    lb_server_disable ${host}

    # 停止 jar 服务（注意外单、内双、awk 的 $ 需要转义）

    ssh root@${host} 'jar_proc=$(ps aux|grep oldxu-jar | grep -v grep | awk "{print \$2}") && \

    echo ${jar_proc} && \

    kill ${jar_proc}'

    # 启动 jar 服务

    ssh root@${host} "java -jar ${jar_dir}/${jar_name} --server.port=${jar_port} &>/var/log/jar.log &"

    sleep 3

    # 将节点加入集群环境

    lb_server_enable ${host}

done

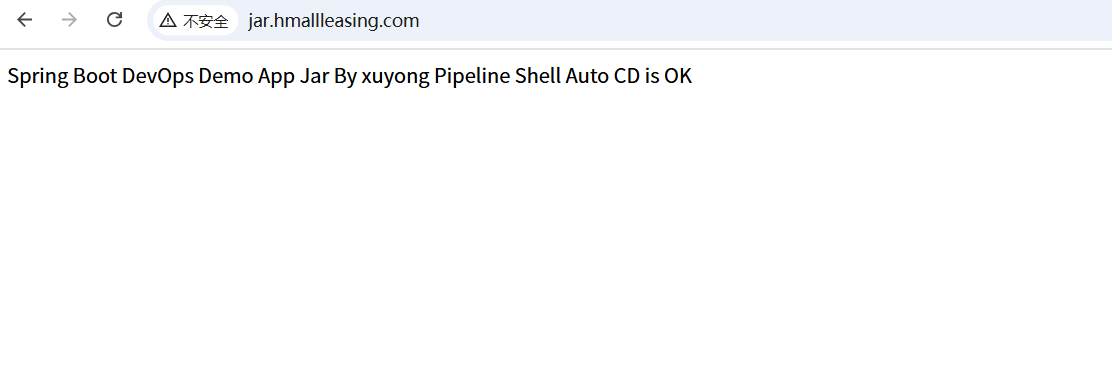

8、检查部署结果

# 3.3 pipeline Ansible 实现 CD

1、创建⼀个名称为 pipeline-springboot-devops-Ansible-CD 的 Pipeline 流⽔线，⼤体代码实现如下功能；

2、配置 Extensible Choice 插件获取 Nexus 制品库中对应的 jar 包版本，变量 jar_deploy_url ；（⽚段⽣成器 -->properties）

• 变量名： jar_deploy_url

• Choice Provider： Nexus3 Artifact Choice Parameter

• Nexus Server URL： http://nexus.hmallleasing.com （该域名要确保 jenkins 服务器能正常解析）

• Credentials： nexus ⽤户名和密码

2、然后继续配置（项⽬的 GroupID、ArtifactID、Packaging 等信息）

• RepositoryId： maven-releases （war 包存放的具体仓库，可以不填写）

• GroupId： devops

• ArtifactId： xuyong-war

• Packaging： war

3、在 Jenkins 前端⻚⾯就可以选择要部署的项⽬所对应的版本

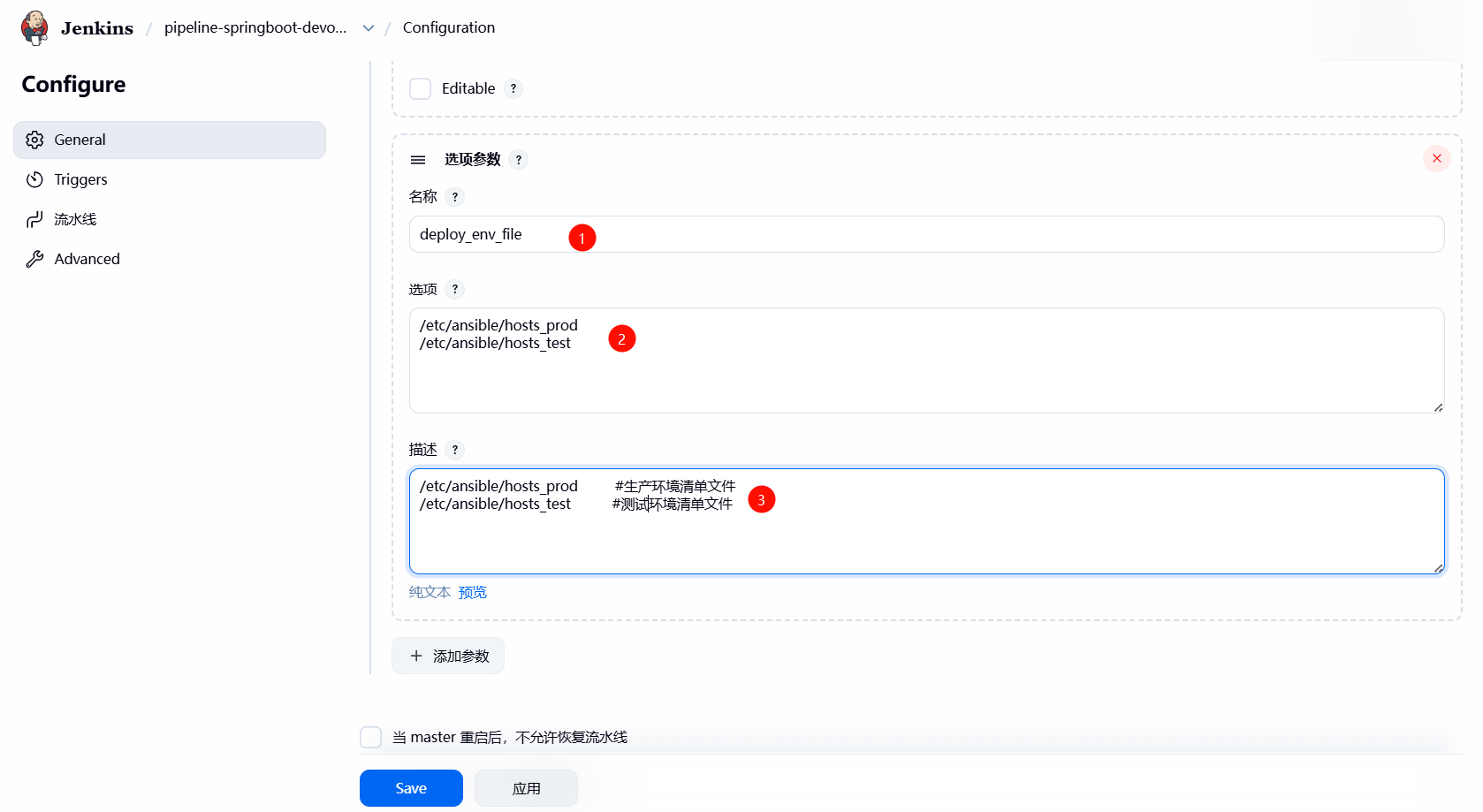

4、调⽤ Ansible 完成发布，需要配置参数化构建 deploy_env_file ；

5、CD 流水线脚本

pipeline {

    agent any

    stages {

		stage('1、部署应用'){

			steps {

				ansiblePlaybook inventory: '${deploy_env_file}', playbook: '/scripts/deploy_nexus_jar.yml', vaultTmpPath: ''

			}

		}

		stage('2、钉钉通知') {

			steps {

				echo '消息...'

			}

			post {

				success {

					dingtalk (

						//robot是钉钉机器人的ID,系统管理->钉钉->机器人->id

						robot: '2f9b96eb-d5ea-498d-9410-92968d2b2da9',

						type: 'MARKDOWN',

						title: '${JOB_NAME} 构建成功',

						text: [

							'# ${JOB_NAME} 构建成功',

							'- 部署的项目: ${JOB_NAME}',

							'- 部署的环境：${deploy_env_file}',

							'- 部署的版本: ${jar_deploy_url}'

						],

						at: [

							'admin'

						]

					)

				}

			}

		}

    }

}

6、CD 流水线部署 Playbook

[root@jenkins ~]# cat /scripts/deploy_nexus_jar.yml
- hosts: "webservers"
  vars:
  - jar_dir: /opt
  - java_port: "8081"
  - web_backend: jar_cluster
  - nexus_user: admin
  - nexus_passwd: talent
  serial: 1 # 控一次操作多少台主机
  tasks:
    - name: "1.获取jar包的完整路径"
      shell:
        cmd: "echo ${jar_deploy_url}"
      register: jar_deploy_url
      delegate_to: "127.0.0.1"

    - name: "1.获取jar包的完整URL路径"
      shell:
        cmd: if [ -z ${jar_deploy_url} ];then
               curl -s -uadmin:talent "http://nexus.hmallleasing.com/service/rest/v1/search?repository=maven-releases&maven.groupId=devops&maven.artifactId=oldxu-jar&maven.extension=jar" | grep downloadUrl | grep 'jar\",' | tail -1 | awk -F '"' '{print $4}';
             else
               echo ${jar_deploy_url};
             fi
      register: jar_deploy_url
      delegate_to: 127.0.0.1

    - name: "debug"
      debug:
        msg: "获取最终的值：{{ jar_deploy_url.stdout }}"

    - name: "2.获取jar包的名称"
      debug:
        msg: "{{ jar_deploy_url.stdout.split('/')[-1] }}"
      register: jar_name
      delegate_to: 127.0.0.1

    - name: "debug"
      debug:
        msg: "获取最终的值：{{ jar_name.msg }}"

    - name: "3.通过http协议下载Jar包"
      get_url:
        url: "{{ jar_deploy_url.stdout }}"
        dest: "{{ jar_dir }}/{{ jar_name.msg }}"
        username: "{{ nexus_user }}"
        password: "{{ nexus_passwd }}"
      delegate_to: 127.0.0.1

    - name: "4.拷贝Jar包至对应节点"
      copy:
        src: "{{ jar_dir }}/{{ jar_name.msg }}"
        dest: "{{ jar_dir }}/{{ jar_name.msg }}"

    - name: "5.摘除需要更新的节点( {{ inventory_hostname }} )，将操作委派给Haproxy负载均衡"
      haproxy:
        socket: /var/lib/haproxy/stats
        backend: "{{ web_backend }}"
        state: disabled
        host: "{{ inventory_hostname }}" # 获取当前操作节点主机名称
      delegate_to: "{{ item }}"          # 下线节点任务委派给负载均衡节点
      loop: "{{ groups['lbservers']}}"

    - name: "6.Check Jar Process Status"
      shell:
        cmd: "ps -ef | grep -v grep | grep {{ java_port }} | awk '{print $2}'"
      register: jar_process
      ignore_errors: yes

    - name: "7.停止Jar进行运行"
      shell:
        cmd: "kill {{ jar_process.stdout }}"
      ignore_errors: yes

    - name: "8.检查进程是否存活"
      wait_for:
        port: "{{ java_port }}"
        state: stopped

    - name: "9.Start Jar Server"
      shell:
        cmd: "nohup java -jar {{ jar_dir }}/{{ jar_name.msg }} --server.port={{ java_port }} &>/dev/null &"

    - name: "10.检查Jar程序是否启动成功"
      wait_for:
        port: "{{ java_port }}"
        state: started

    - name: "11.上线节点( {{ inventory_hostname }} )，将操作委派给Haproxy负载均衡"
      haproxy:
        socket: /var/lib/haproxy/stats
        backend: "{{ web_backend }}"
        state: enabled
        host: "{{ inventory_hostname }}"
      delegate_to: "{{ item }}" # 上线节点任务委派给负载均衡节点
      loop: "{{ groups['lbservers']}}"

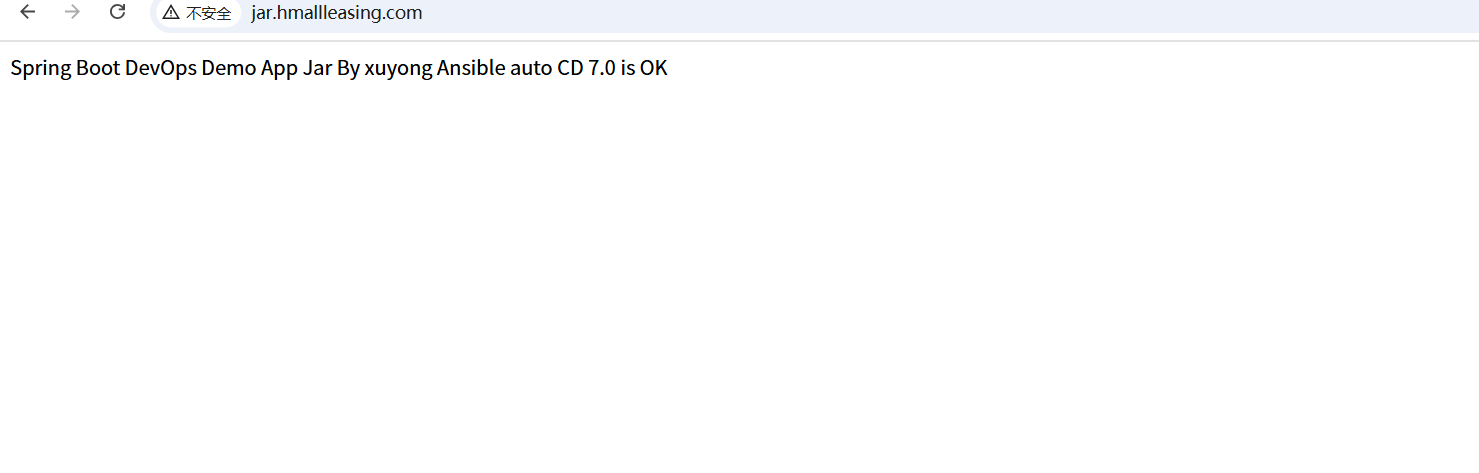

7、检查部署结果

# 4. CI 阶段添加质量阀检测

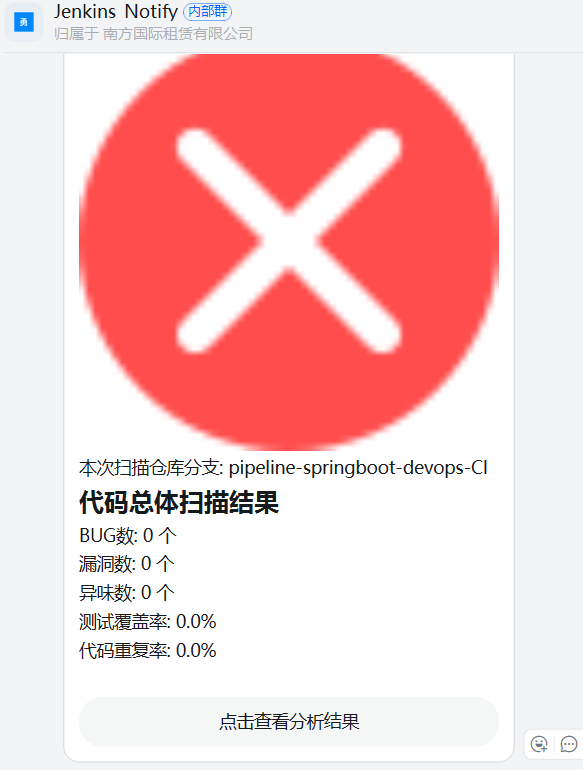

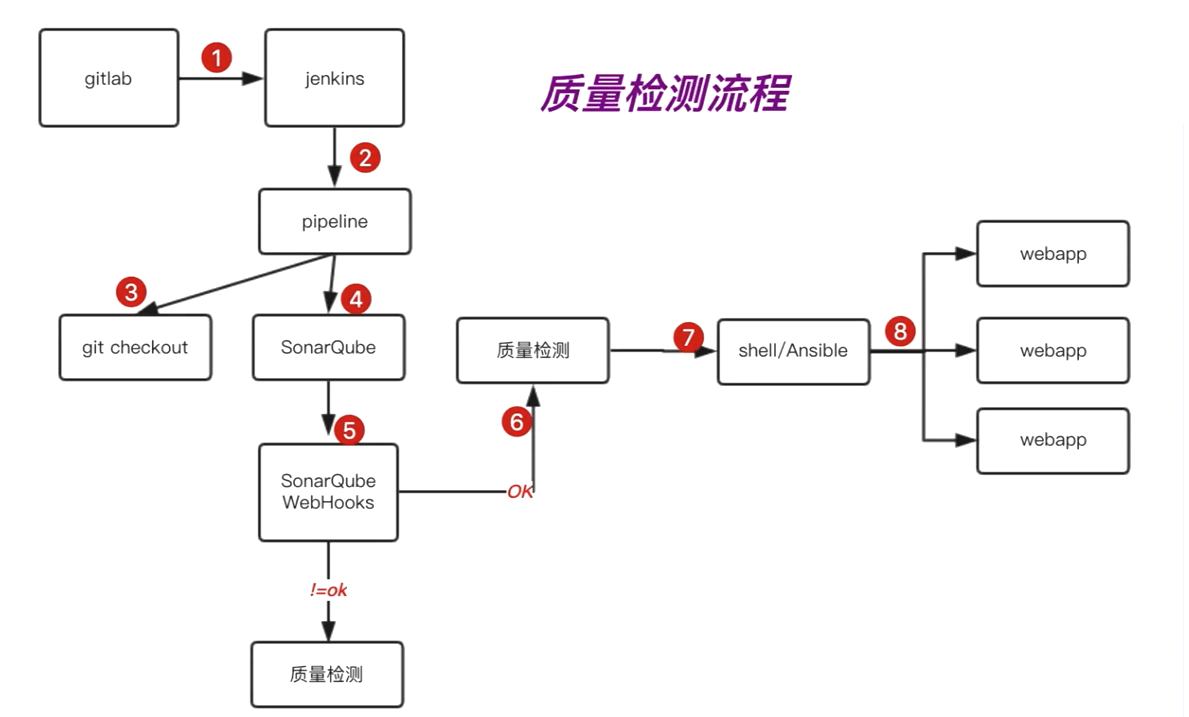

# 4.1 检测结果示意图

# 4.2 配置 Sonarqube

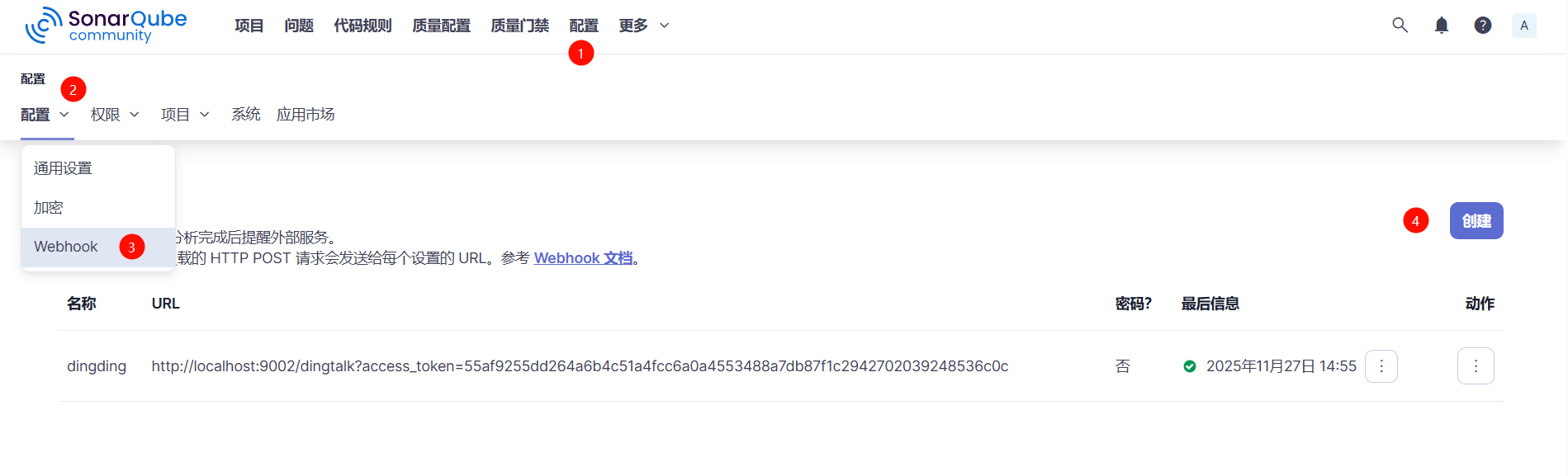

配置 sonarqube web 回调接⼝，将扫描的结果通知 Jenkins 服务器。

Name: jenkins (不是固定)

URL: http://admin:Superman*2025@jenkins.hmallleasing.com/sonarqube-webhook

# 4.3 修改 Pipeline 代码

在 CI 的流⽔线中，新增⼀个阶段，接收 sonarqube 返回的检查结果，然后就⾏验证

pipeline {

    agent any

	environment{

		//定义git变量

		Git_Id = "jenkins_private_key"

		Git_Url = "git@gitlab.hmallleasing.com:root/springboot-devops-demo-jar.git"

		Sonarqube_Url = "http://sonar.hmallleasing.com:9000"

	}

    tools {

        maven 'Maven3.9.11' // 对应全局工具配置中 Maven 的名称

		jdk 'jdk17'

    }

    stages {

		stage('1、下载代码') {

			steps {

				git branch: 'main', credentialsId: "${Git_Id }", url: "${Git_Url}"

				//git branch: 'main', credentialsId: 'jenkins_private_key', url: 'git@gitlab.hmallleasing.com:root/springboot-devops-demo-jar.git'

			}

		}

		stage('2、编译代码'){

			steps {

				sh 'mvn package -Dmaven.test.skip=true'

			}

		}

		stage('3、质量扫描'){

			steps {

			    //系统管理->系统配置->SonarQube servers配置名称

				withSonarQubeEnv('SonarQube') {

					sh '''

						mvn clean verify sonar:sonar \

						-Dsonar.projectKey=${JOB_NAME} \

						-Dsonar.projectName=${JOB_NAME} \

						-Dsonar.host.url=${Sonarqube_Url} \

						-Dsonar.token=sqa_b14c221e164b33d4733049072739739d51fbed04

					'''

				}

			}

		}

		stage('4、质量检测结果') {

			steps {

				script {

					timeout(time: 1, unit: 'HOURS') {

					def qg = waitForQualityGate()

						if (qg.status != 'OK') {

							error "Sonarqube代码检查失败，failure: ${qg.status}"

						}

					}

				}

			}

		}

		stage('5、上传代码至制品库'){

			steps {

				sh 'sh -x /scripts/push_nexus.sh'

			}

		}

    }

}

# 4.4 Pipeline 执⾏结果

1、没有配置质量阀，执⾏结果如下

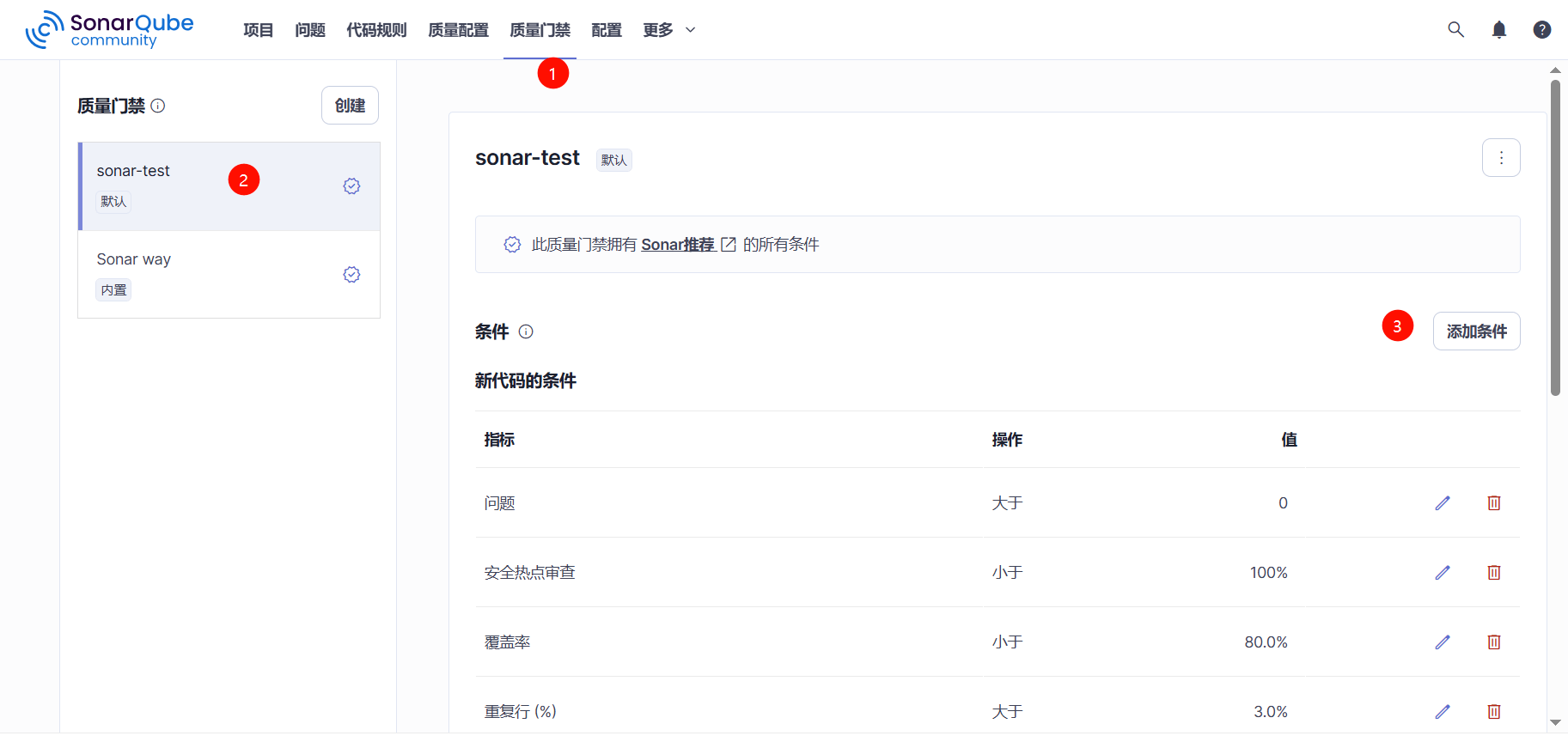

2、为了模拟出错误效果，我们可以将质量阀的条件配置为（漏洞为 0 则⽆法通过，或者，代码的⾏数⼤于 10 则⽆法通过等）质量⻔禁 --> 创建（sonar-test）--> 条件 --> 添加条件：

● 全部代码：行数 ⼤于 0

● 全部代码：漏洞 ⼤于 0

最后将创建⻔禁设置为默认

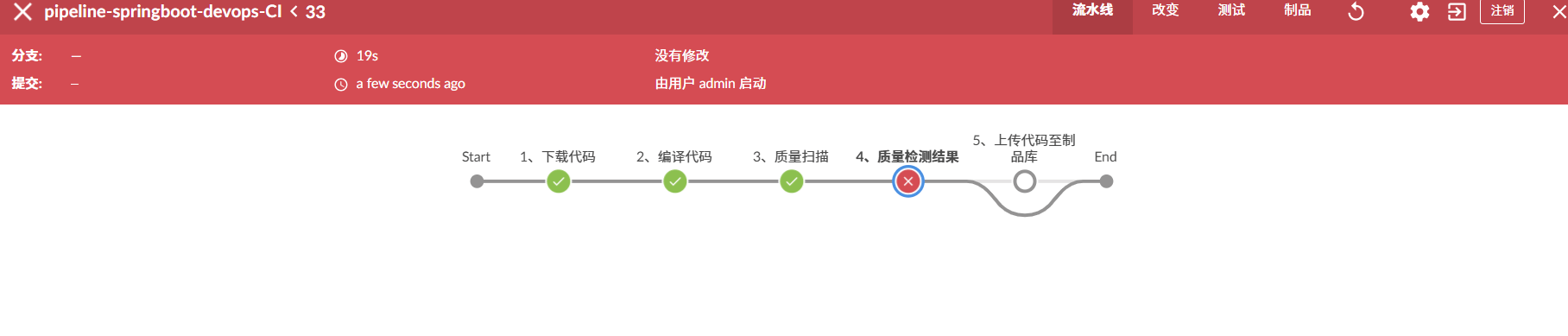

3、调整质量阀，根据公司实际情况进⾏配置，如代码不符合设定的质量阀，则会报错。⽽后终⽌ Pipline 的执⾏。
